布草检测数据库的研发与实践

　　洁净舒适的布草是酒店品质的保证。酒店布草频繁换洗，无论是酒店自洗涤，还是外包洗涤，亦或是新兴的酒店布草租赁洗，种种方式下，布草的洗涤都十分重要。

　　当前布草外包洗和租赁洗发展迅速，而洗涤是一个对布草有着一定损害的过程，直接影响布草的寿命，关系到酒店成本，同时也关系到布草洗涤企业的经济效益，很多时候双方会因为布草洗涤寿命产生纠纷，因此探讨酒店布草不同洗涤次数下其性能的变化对布草洗涤寿命具有重要的参考价值。

　　酒店布草的玷污有相似性，在一定的洗涤剂、水和洗涤工艺条件下，其洗涤情况具有普遍性。为了探讨布草洗涤过程中其性能的变化情况，我们选择了不同纤维成分、纱支、纱线密度的酒店床品布草进行了相同的工业化洗涤，通过检测不同洗涤次数下床品布草面料的断裂强力、撕破强力、克重、纱线线密度、织物密度、相对白度等指标，了解不同洗涤次数下床品布草性能变化情况，探讨其性能变化与布草寿命间的关系。

　　1 实验方案

　　洗涤设备：海狮水洗机XGQ-100F，海狮烫平折叠机。

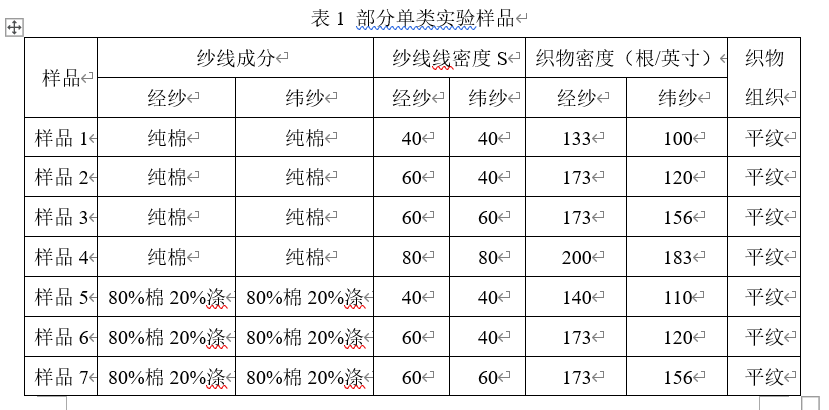

　　实验样品：此次试验，我们共计投入了20个种类的床单及被套样品，同规格样品各投入12件进行洗涤，以下摘选出其中7个单类样品用于数据分享，样品详细情况见表1。

　　1.3试验方法

　　1.3.1 洗涤工艺

　　本次我们选用了单机水洗机对布草进行洗涤，参照酒店床品布草一般洗涤程序，样品布草通过预洗、主洗、漂洗、中和、高脱、熨烫折叠的流程进行洗涤，每个洗涤流程记为1次洗涤。

　　1.3.2 检测方案

　　结合GB/T28459-2012《公用纺织品》和GB/T35744-2017《公用纺织品清洗质量要求》中对床品产品的内在质量要求，我们分别对新品、20、40、50、60、75、90、100、120、150次洗涤点进行检测分析，此次我们将对织物断裂强力、撕破强力、织物密度及织物白度性能展开分析。其中断裂强力按GB/T3923.1-2013《纺织品 织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定 条样法》进行测试；撕破强力按照GB/T3923.2-2009《纺织品 织物撕破性能 第2部分：裤型试样（单缝）撕破强力的测定》进行测试；织物密度按照GB/T4668-1995《机织物密度的测定》；相对白度按照GB/T8424.2-2001《纺织品 色牢度试验 相对白度的仪器评定方法》测定。

　　2 检测结果与分析

　　2.1 断裂强力与撕破强力性能

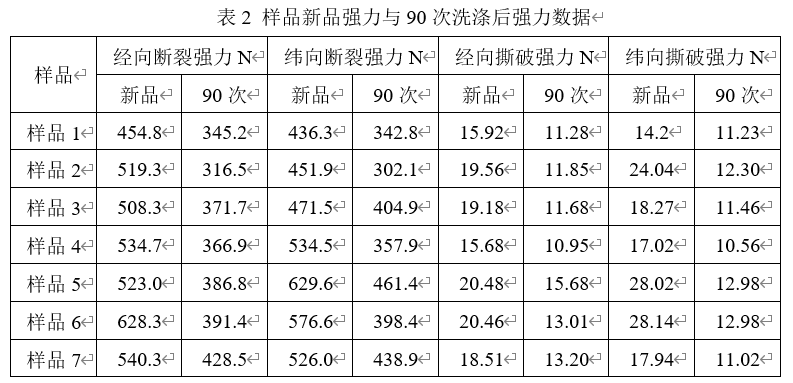

　　表2是7种样品的新品强力与90次洗涤后强力数据（在GB/T28459-2012《公用纺织品》标准中对新品与水洗90次后的强力均有内在质量指标）。

　　由表2可以看出，不同的样品在经过90次洗涤后其强力性能较新品均出现了较大的下降；7种样品中除了样品5，其他样品新品经向断裂强力均高于纬向，但经过90次洗涤后经、纬向断裂强力互有大小，并非按照相同幅度降低，这种现象表明在洗涤过程中织物经、纬向的纱线受损程度并不一样；而经过90次的洗涤后同一样品经、纬向断裂强力差值在变小；从样品材质差别看，混纺样品的强力下降要低于纯棉样品。

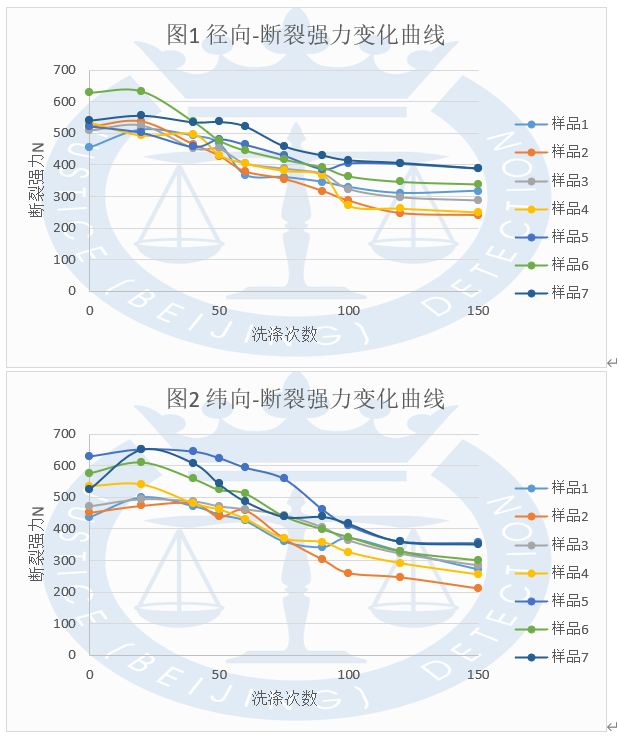

　　图1—图4是样品在洗涤过程中其强力性能的变化情况，随着洗涤次数的增加，织物断裂强力是逐渐降低的，但并不是简单的正比关系，不同样品其断裂强力变化情况也不同；不过整体看在100次洗涤前样品强力变化幅度相对大一点，100次洗涤后，样品断裂强力变化趋于平缓。

　　图1、图2中可以看出织物经过20次的洗涤后其断裂强力比新品强力要大一点，这并不是洗涤后织物纱线更结实，分析原因，是由于新品在洗涤初始会有一定程度的缩水，织物密度增加，导致断裂强力测试时出现增大的情况；我们从图3、图4撕破强力的变化曲线能看出织物撕破强力是逐渐降低的，撕破强力更能体现纱线强力的变化情况。

　　在20次洗涤后，织物断裂强力开始呈现下降趋势，在20-100次过程中强力下降幅度相对大一些，洗涤100次后，其强力下降趋势相对平缓；结合我们试验中的具体检测数据看，对于纯棉样品，当洗涤次数达到100次时，其织物断裂强力已经下降到300N，当洗涤次数到达150次时，其断裂强力已不足250N；而混纺织物在经过150次的洗涤后其断裂强力基本还能保持在350N。

　　图1—图2，混纺面料样品强力整体要高于纯棉面料样品，而在相同面料材质的样品中，织物密度大，纱支密度大的样品其断裂强力要优于织物密度小，纱支密度低的样品。

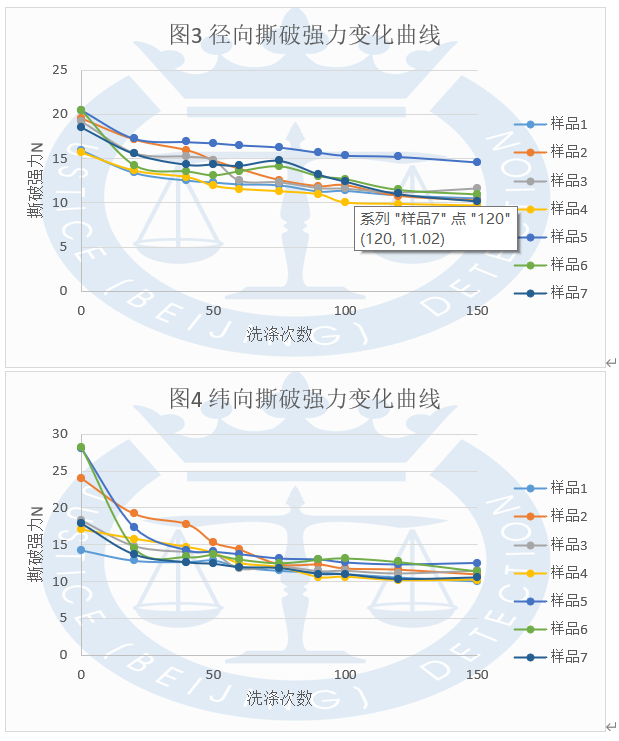

　　图3—图4，撕破强力各个样品间的表现出的情况较为复杂，撕破强力一定程度上是单根纱线强力的体现，在洗涤过程中纱线受到的损伤情况十分复杂，同时纱支密度、织物密度、纤维成分等也各不相同，因此才会出现这种复杂的现象。我们从大多数据的结果看，纱支密度（细度）更能影响撕破强力，粗的纱线其撕破强力更优一点。

　　2.2 织物密度变化

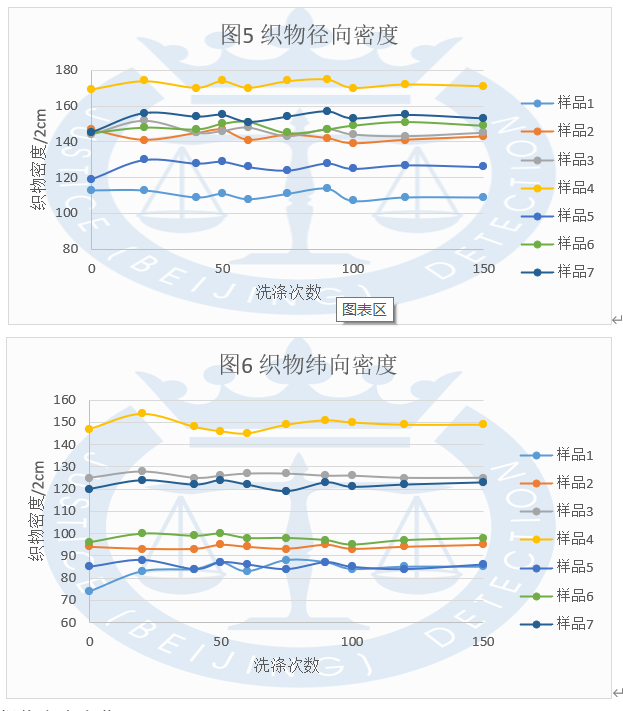

　　图5、图6展现了织物密度的变化情况，整体而言，新的织物在开始洗涤时其密度稍有增加，这与面料缩水，织物紧密度增加相关；在之后的洗涤中，织物的密度相对平稳，并未发生明显的变化。

　　2.3 织物白度变化

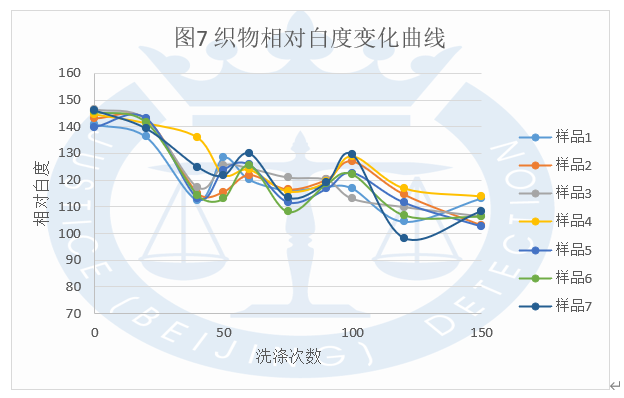

　　图7是织物相对白度的变化情况，对于白色床品布草而言，织物洗后白度是一个质量考核指标，从图中我们可以看出，随着洗涤次数的增加，织物白度整体呈现下降的趋势，而相邻检测点出现波动的情况，其原因应该与织物表面纤维不平整，测试时易产生漫反射有关。

　　3 结论

　　新布草在经过一定次数（试验中为20次）的洗涤后，其断裂强力随洗涤次数的增加而减小，并在达到一定洗涤次数后（试验中为100次）强力减小趋势平缓；不同类别的布草其强力变化情况各有不同。

　　新布草经向强力一般高于纬向，但经过一定次数的洗涤后（试验中为90次），经、纬向断裂强力互有大小，且数值趋于接近，在洗涤过程中经纬向所受到的损伤并不相同。

　　混纺（涤棉）布草的强力表现优于纯棉布草，在此次试验中纯棉布草在经过90次洗涤时，就出现断裂强力低于350N的情况，100次洗涤后其断裂强力降到300N；而混纺布草经过150次洗涤后，其断裂强力仍能保持在350N之上。

　　织物密度，新品布草在开始洗涤（试样中为20次）阶段，密度稍有上升，后期比较平稳，未发生明显变化。

　　织物白度，随着洗涤次数的增加，其白度整体呈现下降趋势，在经过150次洗涤后白度值仍大于70（70为GB/T35744-2017《公用纺织品清洗质量要求》中对织物白度的要求）。
